⚓ Śluza Łabędy – historia, działanie i hydrotechniczne otoczenie
Dwie równoległe komory, masywne wrota i spokojna powierzchnia wody tworzą jeden z najbardziej charakterystycznych obiektów technicznych Gliwic. Śluza Łabędy jest jednak tylko częścią większego układu, w którym spotykają się kanał, rzeka, port, marina oraz budowle odpowiedzialne za regulowanie przepływu wody.
Znaczenie tego miejsca najlepiej widać z szerszej perspektywy. Kanał Gliwicki powstał jako przemysłowa droga wodna łącząca Górny Śląsk z Odrą, natomiast płynąca obok Kłodnica została oddzielona od jego koryta. W bezpośrednim sąsiedztwie znajduje się jaz klapowy na Kłodnicy, a nieco dalej funkcjonują Port Gliwicki i Marina Gliwice. Każdy z tych obiektów ma inne zadanie, ale razem tworzą powiązany system wodny i transportowy.
📍 Śluza Łabędy na początku wodnej drogi z Gliwic
Obiekt znajduje się w gliwickiej dzielnicy Łabędy, niedaleko końcowego odcinka kanału i portowych basenów. Dla jednostek wypływających z Gliwic w stronę Odry jest to pierwsza z sześciu śluz znajdujących się na całej trasie.
Śluza Łabędy umożliwia pokonanie różnicy poziomów wynoszącej 4,20 metra. Jest to najmniejsze piętrzenie spośród wszystkich stopni wodnych na kanale, ale nie oznacza to, że sama budowla jest najmniejsza pod względem wymiarów komór.
Pozostałe śluzy Kanału Gliwickiego znajdują się w Dzierżnie, Rudzińcu, Sławięcicach, Nowej Wsi oraz Kłodnicy. Wszystkie współpracują ze sobą, dzieląc drogę wodną na kolejne odcinki o ustabilizowanym poziomie.
🕰️ Od Kanału Kłodnickiego do Kanału Gliwickiego
Rozwój żeglugi w dolinie Kłodnicy rozpoczął się znacznie wcześniej niż budowa obecnego kanału. Już pod koniec XVIII wieku tworzono Kanał Kłodnicki, którym transportowano przede wszystkim węgiel i produkty śląskiego przemysłu. Z czasem jego niewielka głębokość, małe śluzy i ograniczona przepustowość przestały odpowiadać rosnącym potrzebom gospodarczym regionu.
W latach trzydziestych XX wieku rozpoczęto budowę nowej drogi wodnej. Kanał Gliwicki powstał jako nowocześniejszy następca Kanału Kłodnickiego. Miał obsługiwać większe jednostki i umożliwiać masowy transport węgla, rud żelaza, stali oraz innych towarów pomiędzy Górnym Śląskiem a Odrą.
Kanał o długości około 41 kilometrów poprowadzono przez dolinę Kłodnicy. Różnica poziomów pomiędzy Gliwicami a jego ujściem wynosi niemal 44 metry. Pokonanie tej wysokości stało się możliwe dzięki budowie sześciu bliźniaczych stopni wodnych.
Śluza Łabędy powstała razem z nowym kanałem i została uruchomiona pod koniec lat trzydziestych. Jej położenie było bezpośrednio związane z obsługą jednostek opuszczających Port Gliwicki lub zmierzających w jego stronę.
⚙️ Jak zbudowana jest Śluza Łabędy?

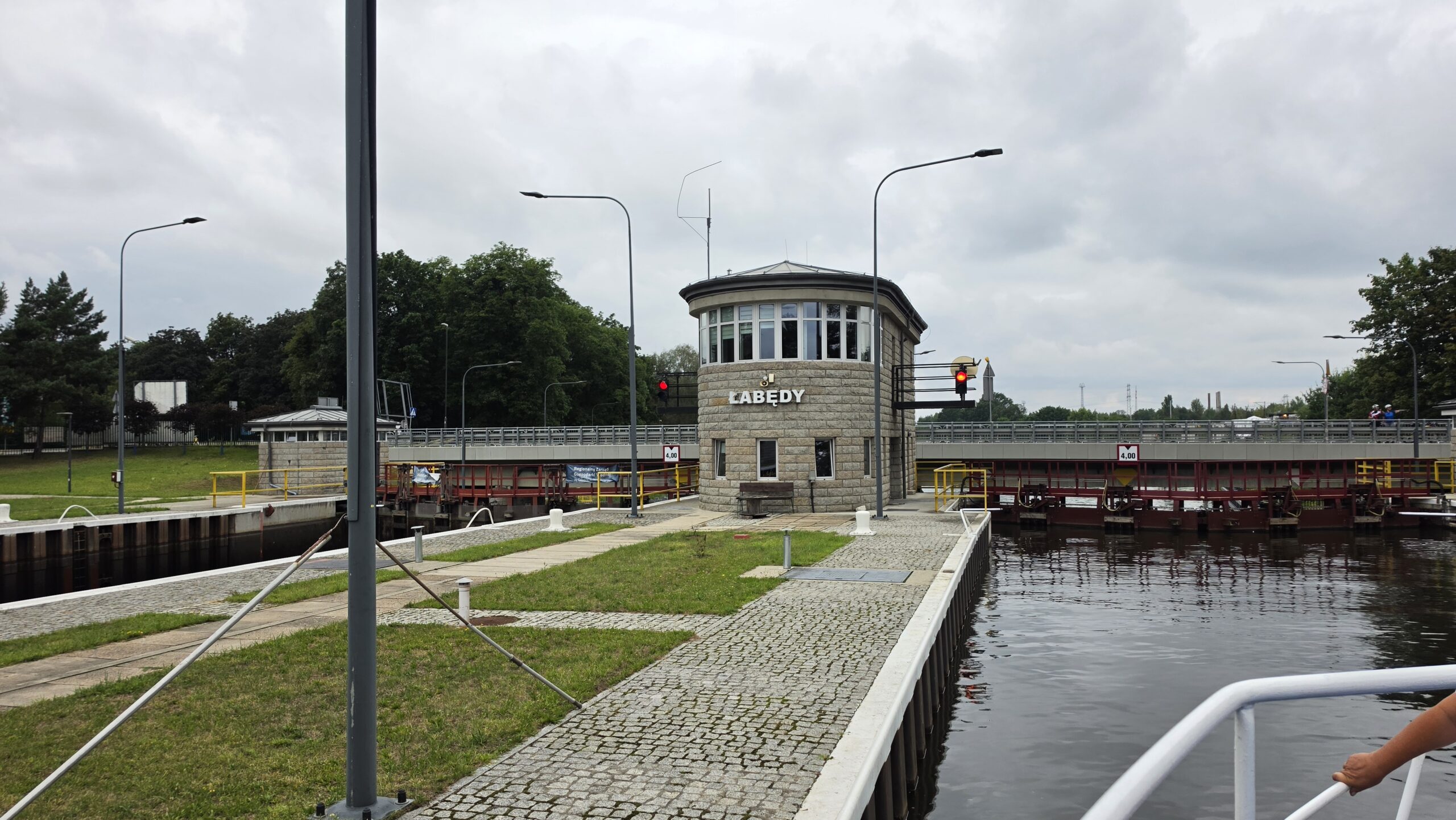

Śluza ma konstrukcję dwukomorową bliźniaczą. Oznacza to, że składa się z dwóch równoległych komór, które mogą być wykorzystywane niezależnie. Taki układ zwiększał przepustowość szlaku i pozwalał jednocześnie obsługiwać ruch w przeciwnych kierunkach.
Każda komora ma 71,50 metra długości użytkowej oraz 12 metrów szerokości. Różnica poziomów pomiędzy górnym i dolnym stanowiskiem wynosi 4,20 metra.
| Parametr | Wartość |
|---|---|
| Liczba komór | 2 |
| Długość użytkowa jednej komory | 71,50 m |
| Szerokość jednej komory | 12,00 m |
| Różnica poziomów | 4,20 m |
| Rodzaj konstrukcji | Dwukomorowa bliźniacza |
| Sposób zmiany poziomu | Grawitacyjny przepływ wody |
Bliźniacza konstrukcja zapewniała również większą niezawodność. Wyłączenie jednej komory z powodu remontu lub konserwacji nie musiało całkowicie zatrzymywać żeglugi. Układ został ponadto przystosowany do oszczędnościowego śluzowania, podczas którego część wody może być przekazywana pomiędzy komorami.
💧 Jak odbywa się śluzowanie?

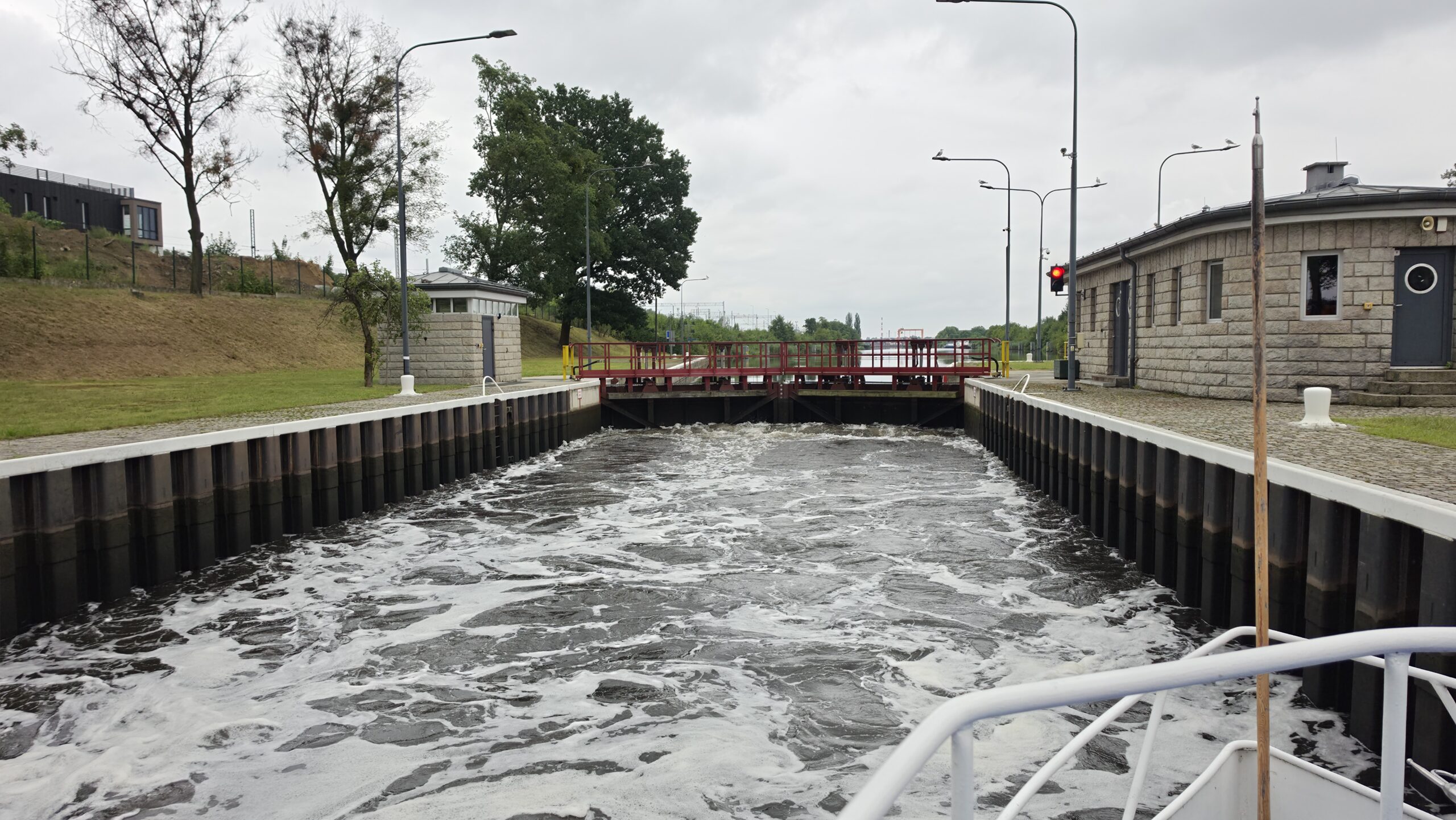

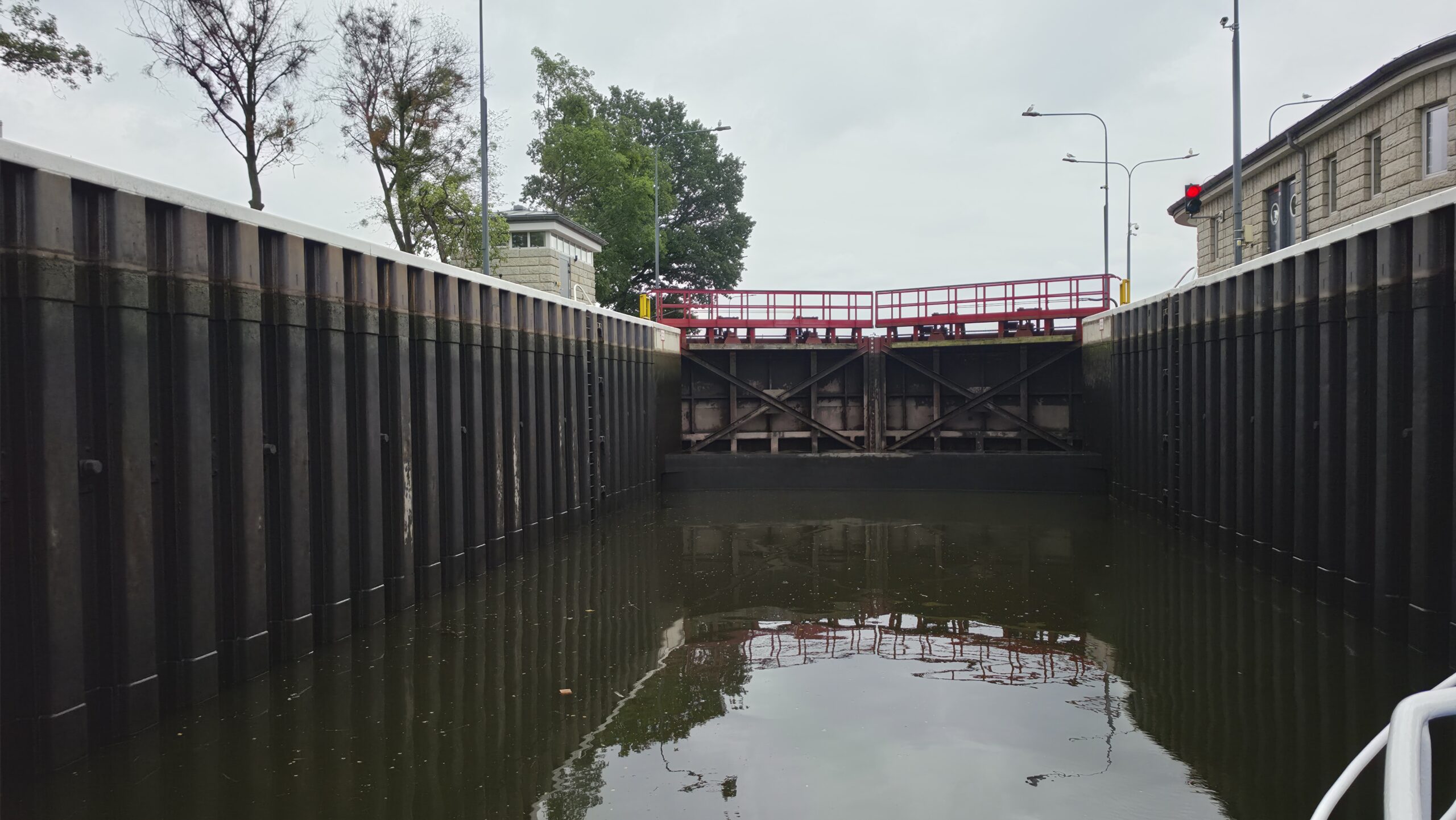

Jednostka wpływa do komory od strony stanowiska o aktualnym poziomie wody. Po zamknięciu wrót odpowiednie zasuwy otwierają drogę przepływu wody. Komora jest stopniowo napełniana albo opróżniana, a statek podnosi się lub opuszcza razem z powierzchnią wody.
Proces nie wymaga mechanicznego unoszenia jednostki. Statek pozostaje na wodzie, a cały ruch odbywa się dzięki różnicy poziomów i działaniu grawitacji. Kiedy poziom w komorze zrówna się z kolejnym stanowiskiem, otwierają się przeciwległe wrota.
Śluzowanie może wyglądać spokojnie, ale wymaga precyzyjnej kolejności działań. Nieprawidłowe otwarcie zamknięć przy nierównych poziomach spowodowałoby gwałtowny przepływ i bardzo duże obciążenie konstrukcji. Dlatego pracą wrót, zasuw i komór steruje się według ściśle określonych procedur.
🚪 Dlaczego powstały dwie komory?
Kanał projektowano przede wszystkim z myślą o regularnym transporcie przemysłowym. Jedna komora mogłaby szybko stać się wąskim gardłem, szczególnie przy jednoczesnym ruchu jednostek płynących w stronę portu i Odry.
Dwie komory umożliwiały sprawniejsze prowadzenie ruchu, ograniczały czas oczekiwania i pozwalały zachować przejezdność drogi wodnej podczas prac technicznych. Konstrukcja nie była więc wyłącznie rozwiązaniem zwiększającym rozmiary obiektu, lecz praktycznym sposobem organizacji intensywnej żeglugi.
🛳️ Śluzy Kanału Gliwickiego jako jeden system
Każda ze śluz utrzymuje różnicę poziomów pomiędzy dwoma sąsiednimi odcinkami kanału. Dzięki temu cała droga wodna przypomina ciąg poziomych stanowisk połączonych hydrotechnicznymi stopniami.
Wszystkie śluzy Kanału Gliwickiego są dwukomorowe, ale różnią się wysokością piętrzenia. Łabędy mają najmniejszą różnicę poziomów, natomiast na kolejnych stopniach jednostki pokonują większe wysokości.
Takie rozwiązanie pozwoliło poprowadzić kanał przez teren o zmiennym ukształtowaniu bez budowania jednego bardzo wysokiego stopnia wodnego. Rozłożenie różnicy wysokości na sześć obiektów ułatwiło kontrolowanie poziomu wody i umożliwiło bezpieczne prowadzenie żeglugi.
Po wielu dziesięcioleciach eksploatacji śluzy wymagały remontów obejmujących konstrukcje, wrota, napędy oraz instalacje sterujące. Modernizacje pozwoliły utrzymać funkcjonalność całego szlaku, zachowując jego pierwotną zasadę działania.
🌊 Jaz klapowy na Kłodnicy i śluza wlotowa
Bezpośrednio obok komór znajduje się mniejszy węzeł hydrotechniczny. Tworzą go jaz klapowy na Kłodnicy oraz śluza wlotowa kierująca wodę w stronę zbiornika Dzierżno Duże.
Jaz ma jedno przęsło o szerokości 15,05 metra i wysokości 2,50 metra. Jego zamknięcie jest obsługiwane napędem ręcznym. Budowla zamyka i reguluje dawne ujście Kłodnicy do dolnego stanowiska kanału.
Obiekt jest niekiedy określany jako upust, ponieważ może służyć do kontrolowanego odprowadzania wody. Dokładniejszą nazwą pozostaje jednak jaz klapowy na Kłodnicy. Podczas wezbrań dawne połączenie może pełnić funkcję awaryjnej drogi kierującej nadmiar wody do kanału.
Znajdująca się obok śluza wlotowa nie jest przeznaczona dla statków. Jej nazwa odnosi się do kontrolowania przepływu wody, a nie do śluzowania jednostek. Budowla kieruje wodę Kłodnicy specjalnym doprowadzalnikiem do Dzierżna Dużego.
| Obiekt | Najważniejsze zadanie |
|---|---|
| Jaz klapowy | Regulowanie dawnego ujścia Kłodnicy do kanału |
| Śluza wlotowa | Kierowanie wody doprowadzalnikiem do Dzierżna Dużego |
| Dawne połączenie | Awaryjne odprowadzanie nadmiaru wody podczas wezbrań |
🏞️ Dlaczego Kłodnica płynie obok kanału?
Równoległy przebieg rzeki i kanału wynika zarówno z ukształtowania terenu, jak i z problemów, które pojawiły się podczas eksploatacji drogi wodnej. Kanał poprowadzono doliną Kłodnicy, ale rzeki nie włączono na stałe do jego głównego koryta.
Dawniej Kłodnica uchodziła bezpośrednio do kanału. Wraz z wodą trafiały do niego osady, zanieczyszczenia przemysłowe i muł węglowy. Materiał odkładał się na dnie, ograniczał głębokość szlaku oraz utrudniał przepływanie większych jednostek.
Po wybudowaniu Dzierżna Dużego zmieniono sposób prowadzenia wody. Kłodnicę skierowano osobnym korytem, dlatego rzeka i Kanał Gliwicki płyną tutaj równolegle. Dawnego ujścia nie zlikwidowano całkowicie, lecz zachowano je jako kontrolowane połączenie.
⚡ Jaz przy ulicy Portowej to osobny obiekt
Budowli stojącej przy śluzie nie należy mylić z jazem segmentowo-klapowym położonym dalej, w rejonie ulicy Portowej. Są to dwa różne obiekty o odmiennej konstrukcji i zadaniach.
Jaz przy Portowej ma dwa przęsła o szerokości 7,40 metra każde, wysokość piętrzenia 3,18 metra oraz napęd elektromechaniczny. Reguluje poziom Kłodnicy, umożliwia przepuszczanie wysokich stanów wody, a przy jego konstrukcji funkcjonuje mała elektrownia wodna.
Najbliżej komór znajduje się zatem ręcznie obsługiwany jaz klapowy na Kłodnicy wraz ze śluzą wlotową. Jaz segmentowo-klapowy przy Portowej jest odrębnym stopniem na rzece.
🏗️ Port Gliwicki i przemysłowe przeznaczenie kanału
Budowa kanału była ściśle związana z powstaniem nowoczesnego portu śródlądowego. Port Gliwicki miał stać się miejscem przeładunku węgla, rud żelaza, wyrobów stalowych i innych produktów Górnego Śląska.
Port posiada dwa baseny oraz około dwóch i pół kilometra nabrzeży. Jego charakterystycznymi elementami są żurawie, magazyny, place składowe oraz rozbudowana infrastruktura kolejowa. W momencie uruchomienia zakładano możliwość przeładowywania około dwóch milionów ton towarów masowych rocznie.
Gliwicki port stanowi początek Odrzańskiej Drogi Wodnej. Z jego basenów jednostki mogły płynąć kanałem do Kędzierzyna-Koźla, dalej Odrą w kierunku Szczecina i Świnoujścia, a poprzez europejską sieć kanałów również na zachód kontynentu.
🚆 Transport kolejowy i drogowy zamiast barek
Współczesne wykorzystanie portu znacznie różni się od pierwotnych planów. Regularny towarowy ruch barek praktycznie zanikł, a załadowane jednostki pojawiają się sporadycznie. Wpływają na to ograniczenia żeglugowe, zamulanie dna, niewystarczająca głębokość szlaku oraz przewaga szybszego i bardziej elastycznego transportu lądowego.
Obecnie Port Gliwicki funkcjonuje przede wszystkim jako część centrum logistycznego wykorzystującego kolej i transport drogowy. Towary docierają pociągami oraz ciężarówkami, są składowane lub przeładowywane, a następnie ruszają dalej głównie drogą lądową.
Portowe baseny nie są całkowicie pozbawione jednostek, ponieważ pojawiają się na nich statki pasażerskie, łodzie rekreacyjne, jednostki techniczne i sporadyczne barki. Zanikł jednak regularny ruch towarowy, dla którego powstał cały system.
⛵ Marina Gliwice i rekreacyjne wykorzystanie kanału
Jednym ze współczesnych użytkowników drogi wodnej jest Marina Gliwice. Przystań obsługuje jednostki pasażerskie i rekreacyjne, które odbywają krótsze rejsy w pobliżu miasta oraz wybrane dłuższe wyprawy po kolejnych odcinkach kanału.
Rejs pozwala obserwować drogę wodną z innej perspektywy niż spacer wzdłuż brzegu. Z pokładu widoczne są mosty, nabrzeża, tereny przemysłowe, pasy zieleni oraz elementy hydrotechniczne ukryte częściowo poniżej poziomu terenu.
Szczególnym momentem jest przeprawa przez śluzę. Jednostka wpływa do komory, zamykają się wrota, a zmiana poziomu wody umożliwia pokonanie różnicy wysokości. Dłuższe trasy mogą prowadzić przez kolejne stopnie wodne, pokazując, jak współpracuje cały system kanału.
Marina Gliwice jest przykładem zmiany sposobu wykorzystywania infrastruktury zbudowanej dla przemysłu. Współcześnie rejsy pasażerskie i rekreacja są znacznie bardziej widoczne niż regularny transport towarowy, ale nie zastępują pierwotnej funkcji technicznej kanału.
🎸 Koncert zespołu Kult na barce
Jedna z najbardziej nietypowych historii związanych z kanałem wydarzyła się w 1996 roku. Zespół Kult zagrał koncert na płynącej barce, a wydarzenie zostało zarejestrowane przez telewizję w ramach promocji albumu „Tata 2”.
Przemysłowa droga wodna stała się wówczas ruchomą sceną muzyczną. Wydarzenie pozostaje ciekawym przykładem wykorzystania kanału w sposób zupełnie niezwiązany z przeładunkiem towarów czy codzienną obsługą żeglugi.
🌿 Technika, przemysł i przyroda w jednym krajobrazie
Otoczenie śluzy nie jest wyłącznie przestrzenią przemysłową. Wzdłuż brzegów rozwijają się pasy zieleni, a spokojniejsze odcinki wody przyciągają ptaki wodne. Charakterystycznym elementem okolicy są między innymi kormorany, czaple, kaczki i mewy.
Kontrast pomiędzy betonowymi komorami, stalowymi wrotami, portowymi żurawiami i nadrzeczną roślinnością tworzy krajobraz typowy dla zachodniej części Gliwic. Infrastruktura techniczna nie została odseparowana od przyrody, lecz przez dziesięciolecia stała się częścią jej otoczenia.
Kanał Gliwicki pełni więc kilka funkcji jednocześnie. Pozostaje drogą wodną i systemem gospodarowania wodą, ale stanowi również korytarz przyrodniczy, przestrzeń rekreacyjną oraz jeden z najważniejszych zabytków techniki związanych z przemysłową historią regionu.
🔎 Znaczenie Śluzy Łabędy obecnie
Mimo ograniczenia transportu towarowego Śluza Łabędy nadal pozostaje czynnym obiektem. Obsługuje przepływające jednostki, utrzymuje odpowiedni podział poziomów i umożliwia zachowanie ciągłości żeglugowej kanału.
Jej wartość nie ogranicza się do wieku konstrukcji. Śluza pokazuje, jak za pomocą stosunkowo prostych praw fizyki można bezpiecznie przenosić statki pomiędzy odcinkami położonymi na różnych wysokościach. Jednocześnie jest elementem większego systemu obejmującego Kłodnicę, zbiornik Dzierżno Duże, port i pozostałe stopnie wodne.
Najważniejszą cechą tego miejsca jest współistnienie kilku warstw historii. Przemysłowa droga transportowa nadal działa, choć regularne barki niemal zniknęły. Port zachował funkcję logistyczną, lecz przeniósł ciężar działalności na kolej i samochody. Śluza wciąż wykonuje swoje pierwotne zadanie, natomiast po kanale częściej pływają statki pasażerskie niż jednostki przewożące węgiel.
Hydrotechniczny krajobraz Łabęd można zestawić z historią śluzy na Wiśle w Dworach Drugich, gdzie regulowanie wody podporządkowano warunkom dużej rzeki. Przemysłowe przekształcenia terenu powracają w opowieści o opuszczonej żwirowni w Broszkowicach, natomiast przyrodniczy kontrapunkt dla technicznej infrastruktury tworzy historia Dębu Perła w Czarkowie. Te trzy miejsca pokazują odmienne sposoby, w jakie działalność człowieka, woda i natura kształtują współczesny krajobraz.
